Cizalla de punzonado y doblado para BARRAS DE COBRE
En la construcción eléctrica, el cuadro de distribución de baja tensión (CBT) es el punto central de la distribución eléctrica. Es el nexo de unión entre la llegada de la corriente y la distribución de esta corriente dentro de la fábrica, el edificio... En estos casos, las elevadas corrientes nominales exigen la utilización de barras de cobre flexibles o rígidas para la fabricación del cuadro de distribución, que transportará la corriente.
Las cizallas para doblar y perforar barras de cobre de Grangier permiten al fabricante de cables y al electricista dar forma y doblar estas barras con facilidad y precisión para encajarlas en el cuadro eléctrico y conectarlas a los dispositivos de corte, protección y control.
MÁQUINAS-HERRAMIENTA VERSÁTILES PARA OPERACIONES DE CORTE, PUNZONADO Y PLEGADO
Grangier ofrece una amplia gama de máquinas para cuadristas y talleres eléctricos, incluyendo una gama completa y versátil de cizallas, punzonadoras, dobladoras y cortadoras para trabajar con barras de cobre, así como máquinas de alto rendimiento para cortar rieles Din y para perforar puertas y armarios.

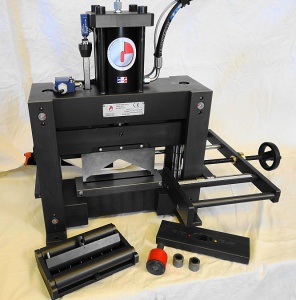

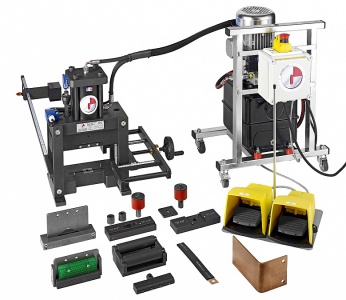

MÁQUINA COMBINADA DE CIZALLADO, PUNZONADO Y DOBLADO DE BARRAS DE COBRE CM1
Versátiles por naturaleza, las cizallas, punzonadoras y dobladoras combinadas pueden realizar todas las acciones inherentes al trabajo con barras de cobre. También conocidas como "cisabares combinados", son máquinas de producción, pero su presupuesto limitado permite utilizarlas para operaciones puntuales.
Estas máquinas están equipadas con cuchillas y matrices de acero muy resistentes para trabajar de forma impecable y sin distorsiones las barras de cobre rígidas o flexibles. Los punzones son de acero para herramientas de alta resistencia con un pasador de centrado retráctil integrado. Para el trabajo en serie y el plegado repetitivo, se integran topes milimétricos X/Y.
Son posibles muchos tipos de punzonado: redondos, verticales u horizontales oblongos, con un gran número de diámetros posibles y para barras de cobre flexibles o rígidas de hasta 10 milímetros de espesor y 200 milímetros de ancho.
Cortar, doblar y perforar barras de cobre con este tipo de máquina es sencillo y no requiere ningún esfuerzo. Están equipadas con una potente unidad de potencia hidráulica y numerosos accesorios y herramientas, como un indicador digital del ángulo de curvado para un ajuste más preciso y sencillo, por ejemplo. Estas unidades son fáciles de manejar y operar.
La unidad electrohidráulica está equipada con un doble pedal de subida/bajada con tope en posición para reposicionar las barras de cobre. La moderada velocidad de descenso del punzón limita el riesgo de error y permite al operario trabajar con total seguridad.

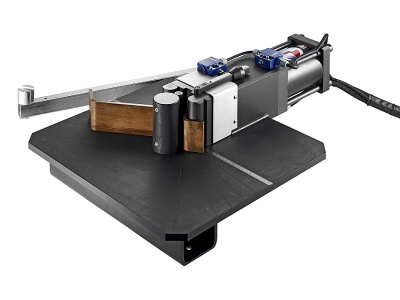

PLEGADORAS HIDRÁULICAS PH1
Las plegadoras hidráulicas son fáciles de manejar. Pueden entregarse en un banco de trabajo móvil, para facilitar el manejo y la movilidad del puesto de trabajo. Construidas con acero de alta calidad y resistencia, son robustas y duraderas.
Las dobladoras hidráulicas PH1 pueden doblar varillas de cobre rígidas o flexibles (de varias hojas) colocadas de canto en secciones de hasta 160x10. Su robusto cilindro hidráulico de doble efecto se acciona con una unidad electrohidráulica CME, a través de un mando de doble pedal. La elevada fuerza de presión y el sistema de ajuste del ángulo de curvado permiten trabajar con precisión la barra a doblar. Los ángulos de doblado (90, 60, 45°...) están grabados en la placa de trabajo para facilitar la conformación de las barras dobladas.
COMBOS Y DÚOS CM1-PH1 EN UN BANCO DE TRABAJO
Dependiendo de la configuración de su taller, un combo o un dúo pueden ser la solución ideal para trabajar con barras de cobre.

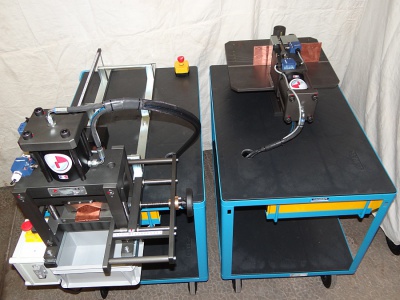

Para los talleres de alta velocidad, el combo CM1-PH1 permite cortar y perforar con la cizalla CM1 y doblar las barras de cobre con la dobladora PH1. La ventaja de un combo es el uso independiente de la cizalla y la dobladora, ya que ambas están equipadas con una unidad hidráulica y están montadas en bancos de trabajo separados.

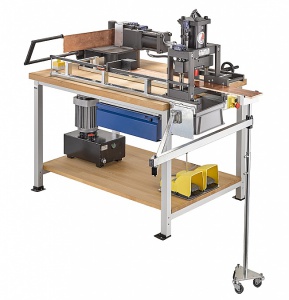

El dúo CM1-PH1 de sobremesa tiene las mismas funciones con una diferencia significativa: el uso de una única unidad hidráulica para ambas máquinas herramienta. El resultado es un equipo más compacto, agrupado en una única estación de trabajo en un banco de trabajo móvil y muy robusto con ruedas. Sin embargo, el dúo sólo permite manejar una máquina a la vez: el PH1 o el CM1.
El dúo CM1-PH1 es una instalación de producción en la que la CM1 de Cisabarre corta y perfora las barras de cobre y la dobladora PH1 las dobla. Se pueden procesar tanto barras de cobre rígidas como flexibles. Los dos pedales accionan la curvadora y la cizalla por separado.

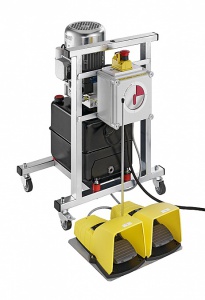

CENTRALES HIDRÁULICAS CME
La unidad de control electrohidráulico es una parte indispensable de las curvadoras Grangier CM1 o PH1. De construcción sencilla y probada, los grupos electrohidráulicos consumen poca energía y aumentan la productividad al tiempo que limitan los riesgos de parada de la máquina.
Con su elevada potencia (hasta 160 bar) y su alimentación monofásica de 240 V, la central electrohidráulica CME Grangier combina simplicidad y rendimiento. Es compacto y se puede montar en un chasis con ruedas. Equipado con un mando de doble pedal (arriba y abajo), su uso es especialmente sencillo y eficaz.
