Coup'DIN GH3-E

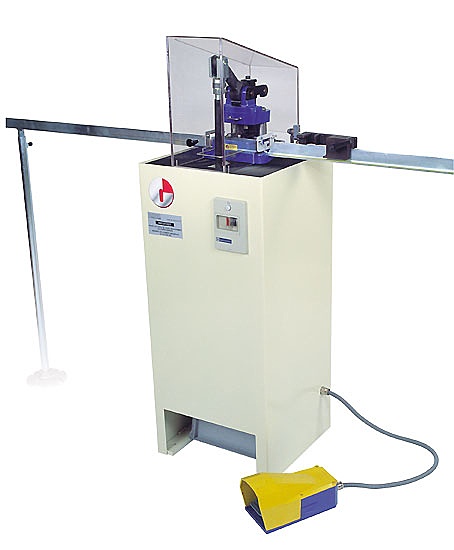

Coup'DIN GH3-E, Cizalla eléctrica para punzonar carriles DIN
Consulte la tabla de referencias de máquinas y herramientas:

Cada máquina se suministra con 1 cuchilla y 2 punzones estándar de 6,5 X 13 mm, 1 regla de 1m20, tope y pie de apoyo.
Las matrices se eligen en función de los carriles a cortar (ver tabla).
Cambio de herramientas ultrarrápido, sin necesidad de llave. DESIGNACIÓN DE LA FORMA ANCHURA ALTURA W.

DATOS TÉCNICOS

  • Peso : 90 KG
  • Dimensiones (sin regla) : 400 X 400 X 1200 mm
  • Troqueles a elegir en función del carril a cortar.
PRODUCTOS RELACIONADOS

- COUP'DIN GH3-M
- COUP'DIN GH3-P
- AL G

Ejemplo: para un carril simétrico 35 X 15 X 1,5, elija la referencia de matrices M33.

FORMA DESIGNACIÓN LARG. HAUT. EP.

REFERENCIA

MATRICES

Din  alto
simétrico
35 15 1.5 M33

Din alto
asimétrico

32 15 1.5 M31
Din  bajo
simétrico
35 7.5 1 M32
C 30X15 30 15 1.5 M38
C 20X14 20 14 1.5 M37
Schneider
AM1 ED200
35 15 1 MA36
Schneider
AM1 ED201
35/37 15 1.5 MP36
Din reforzado
simétrico
35 15 2.4 M34
Din ALU
simétrico
35 15 2.4 M33AL
TS15
simétrico
15 5 1 M35


Otros perfiles a petición

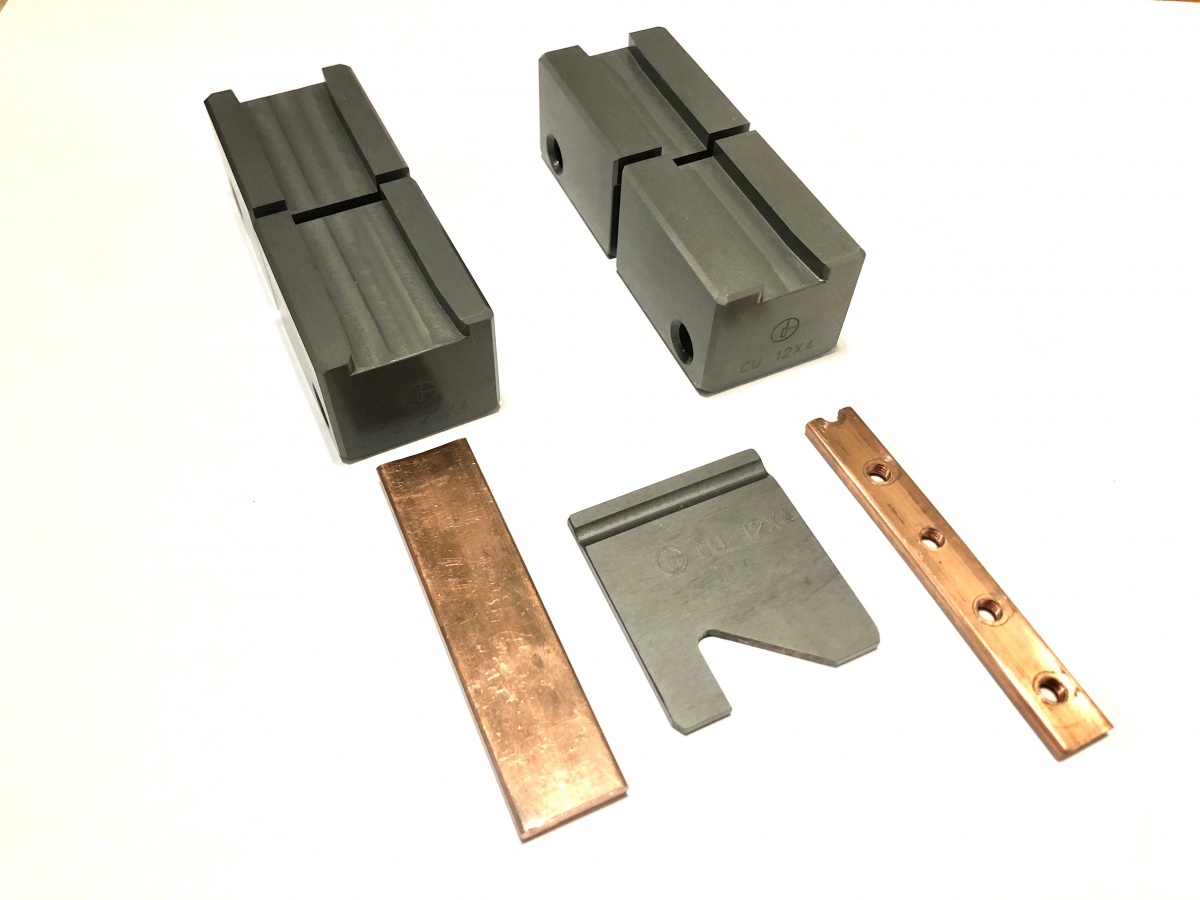

TROQUELES ESPECIALES POINCON

DESIGNACIÓN REFERENCIA
ESPECIAL POINCON Ø P33S D.
ESPECIAL POINCON Ø EXCENTER P33S DE.
ESPECIAL POINCON OBLONGO P33S O.
EXCENTRO OBLONGO ESPECIAL POINCON P33S OE.
MATRICE PERFORACIÓN ESPECIAL Ø M33S D
MATRICE PERFORACIÓN ESPECIAL OBLONGA M33SO.
PERFIL ESPECIAL M33S



PIEZAS DESPRENDIDAS

DESIGNACIÓN REFERENCIAS

Cuchilla de corte estándar (máquina N° 1503 à 4235) L331
Cuchilla de corte estándar (máquina N° 4236 à 4550) L332
Cuchilla de corte estándar (máquina de N°4551) L331
Cuchilla de corte especial LS3
Cuchilla para perfil reforzado 35 x 15 x 2,3 L331.2,3
Cuchilla para perfil reforzado 35 x 15 x 2,3 (máquinaN° 4236 à 4550) L332.2,3
Juego de 2 punzones para luz estándar 6,5x13 P33LC
Portapunzón REP2
Horquilla para frontón REP3
Guía de la cuchilla (Máquina N°1503 à 4235) REP9
Guía de la cuchilla (Máquina de  N°4551) REP9,1
Cremaillère REP4
Rueda dentada REP5
Correas de ruedas dentadas y rodillos (2 piezas) REP6
Eje de piñón REP7
Pasador de rodillo REP7-2
Rodillo REP13
Pinza para sujetar los punzones REP10
Soporte para la sujeción del troquel  (M ou P/E) REP11
Stripper (para N° 1503 à 4235) REP14
Stripper (para N° 4236 à 4550) REP14.1
Stripper (para N° 4551) REP14.2
Pasador REP19
Muelle del brazo de mando REP40
Brazo de maniobra, longitud 1m REP41
Pie de la regla REP42

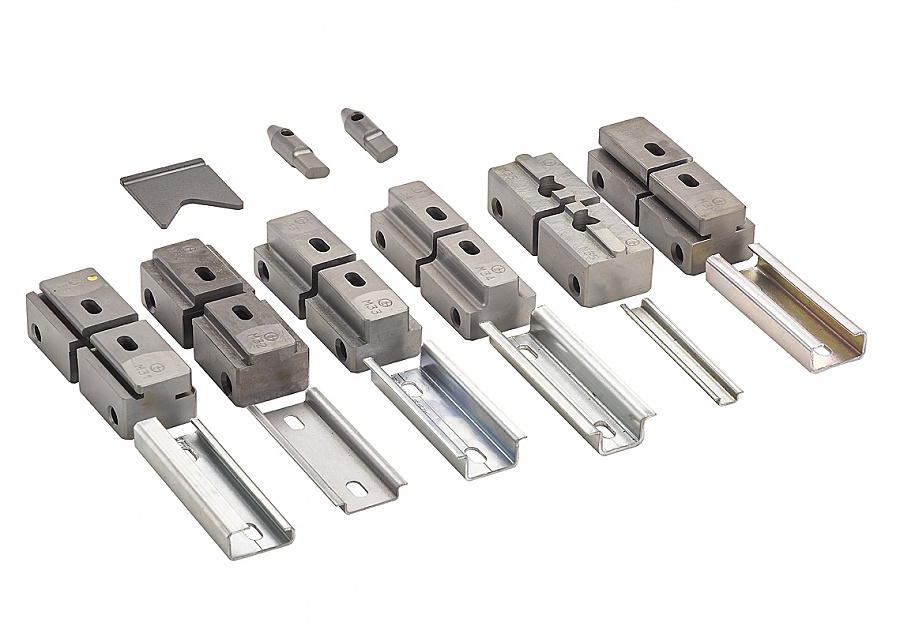

MATRICES ESTÁNDAR
DIN asimétrico32 x 15 x 1,5 M31
DIN simétrico35 x 7,3 x 1 M32
DIN simétrico35 x 15 x 1,5 M33
DIN simétrico35 x 15 x 2,4 Aluminio M33AL
DIN simétrico 35 x 15 x 2,3 con cuchilla especial M34+ L331.23
SIMETRICO TS 15 -15 x 5 x 1 M35
TELEMECANIQUE AM1 ED 200 - 35 x 15 x 1 MA36
TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5 MP36
En C de 20 x 14 x 1,5 con cuchilla especial M37+L37
En C de 30 x 15 x 1,5 M38



TIJERAS Y TROQUELES

DESIGNACIÓN REFERENCIAS

CIZALLAS ELÉCTRICAS GH3-E
En la base, carcasa de seguridad móvil, regla de 1m 20, tope, pie de apoyo, 1 cuchilla, 2 punzones de 6,5x13, motor reductor trifásico de 400V con limitador de par, interruptor eléctrico de pie.

MATRICES ESTÁNDAR
DIN asimétrico32 x 15 x 1,5 M31
DIN simétrico35 x 7,3 x 1 M32
DIN simétrico35 x 15 x 1,5 M33
DIN simétrico35 x 15 x 2,4 Aluminio M33AL
DIN symétrique 35 x 15 x 2,3 con cuchilla especial M34+ L331.23
SIMETRICO TS 15 -15 x 5 x 1 M35
TELEMECANIQUE AM1 ED 200 - 35 x 15 x 1 MA36
TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5 MP36
En C de 20 x 14 x 1,5 con cuchilla especial M37+L37
En C de 30 x 15 x 1,5 M38
Otras dimensiones de los agujeros o rieles perforados: según sus dibujos y muestras

OPCIONES
Guía de elevación con pie de apoyo RA2
Base para tijeras manuales SF03
Regla de los 2 millones, más el valor R2
Panel de almacenamiento de herramientas CR2

KIT DE CONVERSIÓN
De las cizallas manuales a las eléctricas GH3-K
Cizalla manual en cizalla neumática GH3-PK
