Coup'DIN GH3-P

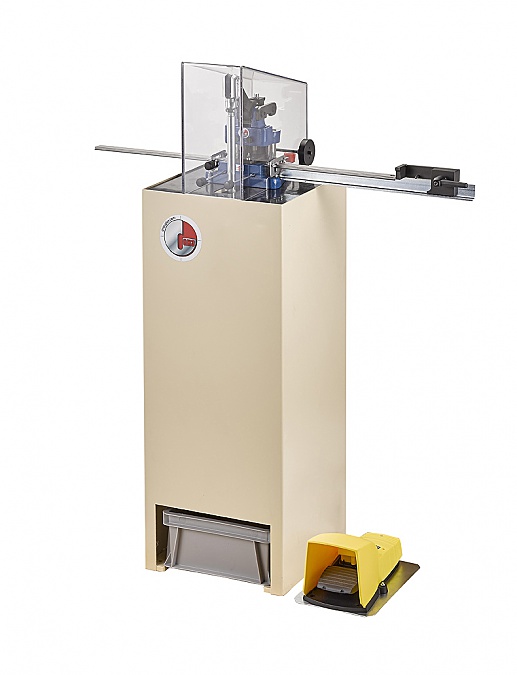

Coup'DIN GH3-P, cizalla neumática para carril DIN
Consulte la tabla de referencias de máquinas y herramientas:
Cada máquina se suministra con
- 1 cuchilla y 2 punzones estándar de 6,5 X 13 mm, 1 regla de 1m20, tope y pie de apoyo.

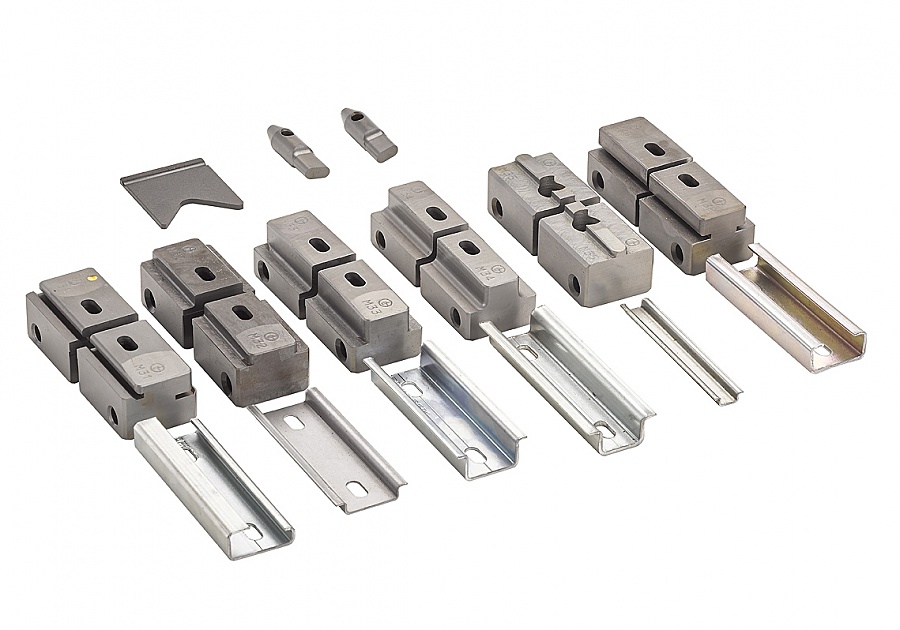

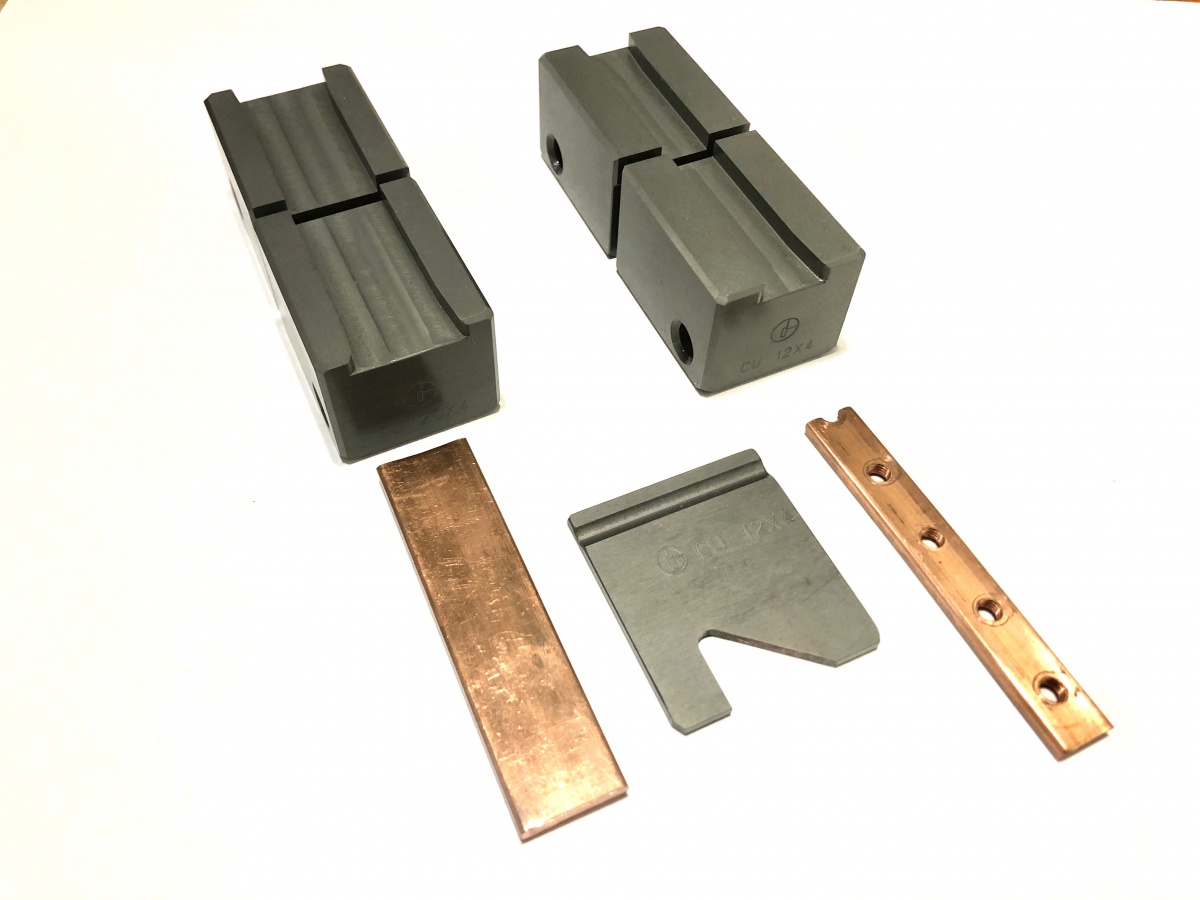

- Las matrices se eligen en función de los carriles a cortar (ver tabla).
- Cambio de herramientas ultrarrápido, sin necesidad de llave. DESIGNACIÓN DE LA FORMA ANCHURA ALTURA W.
Datos técnicos
Peso : 70 KG
Dimensiones (sin regla) : 400 X 400 X 1200 mm
Troqueles a elegir en función del carril a cortar.
PRODUCTOS RELACIONADOS
- COUP'DIN GH3-M
- COUP'DIN GH3-E
- AL G
Exemple : pour du rail symétrique 35 X 15 X 1,5, choisir les matrices référence M33.
| FORMA | DESIGNACIÓN | LARG. | HAUT. | EP. |
REFERENCIA MATRICES |
 |
Din alto simétrico |
35 | 15 | 1.5 | M33 |
 |
Din alto |
32 | 15 | 1.5 | M31 |
 |
Din bajo simétrico |
35 | 7.5 | 1 | M32 |
 |
C 30X15 | 30 | 15 | 1.5 | M38 |
 |
C 20X14 | 20 | 14 | 1.5 | M37 |
 |
Schneider AM1 ED200 |
35 | 15 | 1 | MA36 |
 |
Schneider AM1 ED201 |
35/37 | 15 | 1.5 | MP36 |
 |
Din reforzado simétrico |
35 | 15 | 2.4 | M34 |
 |
Din ALU simétrico |
35 | 15 | 2.4 | M33AL |
 |
TS15 simétrico |
15 | 5 | 1 | M35 |
Otros perfiles a petición
PIEZAS DE RECAMBIO
| DESIGNACIÓN | REFERENCIA |
| Cuchilla de corte estándar (máquina N° 1503 à 4235) | L331 |
| Cuchilla de corte estándar (máquina N° 4236 à 4550) | L332 |
| Cuchilla de corte estándar (máquina de N°4551) | L331 |
| Cuchilla de corte especial | LS3 |
| Cuchilla para perfil reforzado 35 x 15 x 2,3 | L331.2,3 |
| Cuchilla para perfil reforzado 35 x 15 x 2,3 (máquina N° 4236 à 4550) | L332.2,3 |
| Juego de 2 punzones para luz estándar 6,5x13 | P33LC |
| Portapunzón | REP2 |
| Horquilla para frontón | REP3 |
| Guía de la cuchilla (Máquina N°1503 à 4235) | REP9 |
| Guía de la cuchilla (Máquina de N°4551) | REP9,1 |
| Cremallera | REP4 |
| Rueda dentada | REP5 |
| Correas de ruedas dentadas y rodillos (2 piezas) | REP6 |
| Eje de piñón | REP7 |
| Pasador de rodillo | REP7-2 |
| Rodillo | REP13 |
| Pinza para sujetar los punzones | REP10 |
| Soporte para la sujeción del troquel (M ou P/E) | REP11 |
| Stripper (para N° 1503 à 4235) | REP14 |
| Stripper (para N° 4236 à 4550) | REP14.1 |
| Stripper (de N° 4551) | REP14.2 |
| Pasador de resorte | REP19 |
| Muelle del brazo de mando | REP40 |
| Brazo de maniobra, longitud 1m | REP41 |
| Pie de la regla | REP42 |
| MATRICES ESTÁNDAR | |
| DIN asimétrico 32 x 15 x 1,5 | M31 |
| DIN simétrico 35 x 7,3 x 1 | M32 |
| DIN simétrico 35 x 15 x 1,5 | M33 |
| DIN simétrico 35 x 15 x 2,4 Aluminio | M33AL |
| DIN simétrico 35 x 15 x 2,3 con cuchilla especial | M34+ L331.23 |
| SIMETRICO TS 15 -15 x 5 x 1 | M35 |
| TELEMECANIQUE AM1 ED 200 - 35 x 15 x 1 | MA36 |
| TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5 | MP36 |
| En C de 20 x 14 x 1,5 con cuchilla especial | M37+L37 |
| En C de 30 x 15 x 1,5 | M38 |
TIJERAS Y TROQUELES
| DESIGNACIÓN | REFERENCIA |
| CIZALLAS NEUMÁTICAS | GH3-P |
| En la base, carcasa de seguridad móvil, regla de 1m 20, tope, pie de apoyo, 1 cuchilla, 2 punzones de 6,5x13, cilindro de 5,5 bares, pedal neumático. | |
| MATRICES ESTÁNDAR | |
| DIN asimétrico 32 x 15 x 1,5 | M31 |
| DIN simétrico 35 x 7,3 x 1 | M32 |
| DIN simétrico 35 x 15 x 1,5 | M33 |
| DIN simétrico 35 x 15 x 2,4 Aluminio | M33AL |
| DIN simétrico 35 x 15 x 2,3 con cuchilla especial | M34+ L331.23 |
| SIMETRICO TS 15 -15 x 5 x 1 | M35 |
| TELEMECANIQUE AM1 ED 200 - 35 x 15 x 1 | MA36 |
| TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5 | MP36 |
| En C de 20 x 14 x 1,5 con cuchilla especial | M37+L37 |
| En C de 30 x 15 x 1,5 | M38 |
| Otras dimensiones de los agujeros o rieles perforados: según sus dibujos y muestras | |
| OPCIONES | |
| Guía de elevación con pie de apoyo | RA2 |
| Base para tijeras manuales | SF03 |
| Regla de los 2 millones, más el valor | R2 |
| Panel de almacenamiento de herramientas | CR2 |
| KIT DE CONVERSIÓN | |
| De las cizallas manuales a las eléctricas | GH3-K |
| Cizalla manual en cizalla neumática | GH3-PK |
