Punzones redondos y rectangulares para acero estándar
Cortadoras al por menor, redondas y rectangulares para el ACERO
Consulte la tabla de referencias de máquinas y herramientas:
- Una gama completa de punzones para acero de hasta 2 mm de espesor.
- El punzón y la matriz se venden juntos, los ejes y los husillos de bolas se venden por separado.
- Roscas compatibles con las principales marcas del mercado.

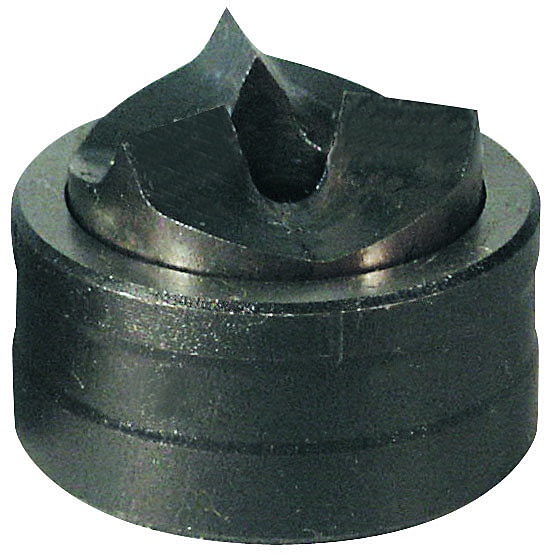

- Forma "Tristar" en los punzones redondos de hasta Ø 63,5 mm, que permite cortar el golpe en 3 piezas.
PRODUCTOS RELACIONADOS
- Punzonadora electrohidráulica CT2-h 80
- Punzonadora electrohidráulica CT2-h
- Punzonadora manual CT2-m
- punzones redondos y rectangulares para acero inoxidable
- punzones redondos y rectangulares "no estándar".
- juegos de bombas hidráulicas manuales y punzones para tristar steel
- bomba hidráulica manual y juegos de corte para acero inoxidable tristar plus
- bomba hidráulica portátil para el punzón de akku
- Cilindro de punzonado para punzonadoras con bomba hidráulica de pie
- sierra para agujeros
CORTADORES DE ACERO REDONDOS
| DESIGNACIÓN | DESTINO | REFERENCIA |
| Ø 12.5 | M12 | 01770 |
| Ø 12.7 | PG7 | 01001 |
| Ø 15.2 | PG9 | 01771 |
| Ø 16.2 | M16 | 01772 |
| Ø 18.6 | PG11 | 01773 |
| Ø 20.4 | PG13/M20 | 01774 |
| Ø 22.5 | PG16 | 01775 |
| Ø 22.5 con pasador antirrotación, ancho 3 mm | 01420 | |
| Ø 25.4 | M25 | 01776 |
| Ø 28.3 hilo Ø 9.5 | PG21 | 01777 |
| Ø 28.3 hilo Ø 19 | PG21 | 01778 |
| Ø 30.5 | 01779 | |
| Ø 32.5 | M32 | 01782 |
| Ø 37 | PG29 | 01781 |
| Ø 38 | 01133 | |
| Ø 40.5 | M40 | 01782 |
| Ø 42,8 | 01157 | |
| Ø 43,2 | 01161 | |
| Ø 47 | PG36 | 01783 |
| Ø 49,6 | 01169 | |
| Ø 50.5 | M50 | 01784 |
| Ø 54 | PG42 | 01785 |
| Ø 61,5 | 01205 | |
| Ø 60 | PG48 | 01786 |
| Ø 63.5 | M63 | 01787 |
| a partir del diámetro 68, utilizar una bomba hidráulica | ||
| Ø 68 | 01241 | |
| Ø 70 | 01221 | |
| Ø 75,5 | M75 | 01225 |
| Ø 76,2 | 01229 | |
| Ø 80 | 01237 | |
| Ø 82 | 01245 | |
| Ø 89 | 01251252 | |
| Ø 92 | 01253254 | |
| Ø100,5 | 01257258 | |
| Ø115,5 | 01265266 | |
| Ø120 | 01267268 | |
| Tornillos de bola de repuesto 9.5 x 50 | 01339 | |
| Tornillos de bola de repuesto 19 x 55 | (Ø37max) | 01340 |
| Tornillos de bola de repuesto 19 x 75 | (Ø 40.5 à 60) | 01341 |
| Eje hidráulico Ø 9.5 x 75 | 02009 | |
| Eje hidráulico Ø 19 x 75 | 02002 | |
| Adaptador Ø 19 x 9.5 | 01353 | |

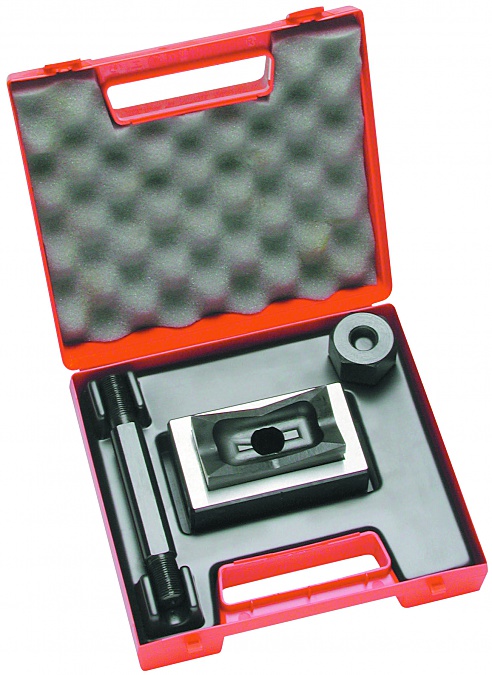

| Juegos de cuchillas de acero Tristar : | ||
| Juego de 9 cortadores de monedas PG9 a PG48 | 017571 | |
| Juego de 7 fresas M16 a M63 | 01757 | |
| Para la fabricación de punzones a medida, indique el diámetro o la longitud x la anchura, el material a perforar, el grosor | ||

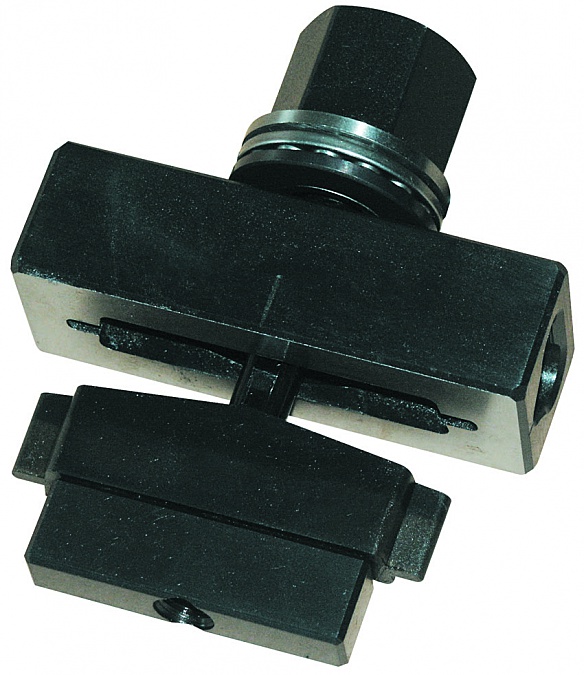

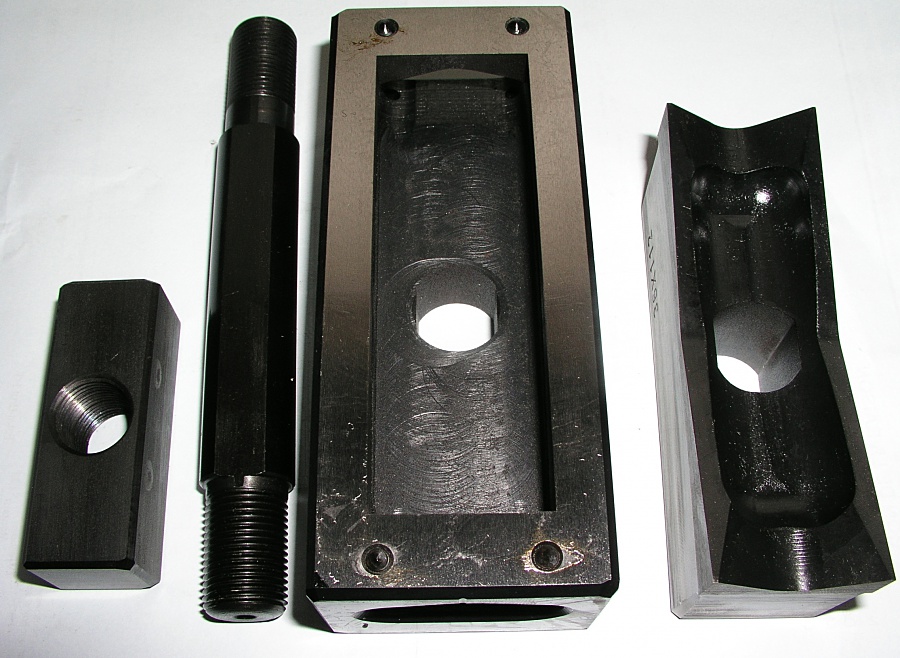

CORTADORAS CUADRADAS O RECTANGULARES PARA ACERO
| DIMENSIONES DEL CORTADOR DE GALLETAS | REFERENCIA |
| 9,53X9,53 | 10402 |
| 12,7x12,7 | 01300 |
| 15,8x15,8 | 01301 |
| 17X19 | 01301 |
| 19x19 | 01302 |
| 21,8X25,8 | 01318 |
| 22X30 | 01319 |
| 22X42 | 01320 |
| 22,2x22,2 | 01303 |
| 22x45 | 010241 |
| 24x24 | 01331 |
| 25,4x25,4 | 01304 |
| 29X71 | 010243 |
| 30X30 | 10271 |
| desde el cuadrado 45,5x45,5, utilizar una bomba hidráulica | |
| 45.5x45.5 | 01313 |
| 45X92 | 01314 |
| 50,8x50,8 | 01306 |
| 68X44,5 a petición, para "Essailec box | 01500 68x44.5 |
| 68x68 | 01308 |
| 68X138 | 01330 |
| 92x92 | 01309 |
| 125x125 | 01431 |
| 138X138 | 01311 |
| Para conectores industriales: | |
| estos punzones están equipados con 4 clavijas para perforar los 4 agujeros de fijación del conector | |
| 36x52 6 Polos | 01325 |
| 36x65 10 Polos | 01326 |
| 36x86 16 Polos | 01327 |
| 36x91 | 01323 |
| 36x112 24 Polos | 01328 |
| 46x86 | 01322 |
| 46x112 | 01324 |
| Para tomas "Sub-D" : | |
| estos soportes se pueden accionar manual o hidráulicamente | |
| 19,8x11,3 9 Polos | 01366 |
| 28,2x11,3 15 Polos | 01367 |
| 41,9x11,3 25 Polos | 01368 |
| 58,4x11,3 37 Polos | 01369 |
| 55,7x13,9 50 Polos | 01370 |
