Combinado Cisabar CM1-125
Consulte la tabla de referencias de máquinas y herramientas:
UNA MÁQUINA DE PRODUCCIÓN PARA 3 APLICACIONES:
CUP
Cuchilla y matriz para barra rígida de hasta 120x10
Cuchilla y matriz para barra blanda hasta 120x10
PERFORACION
Para barras rígidas y flexibles de hasta 10 mm de espesor.
Punzones con pasador de centrado, topes X/Y integrados para trabajos en serie.
Tamaños estándar:
Diamètre 5-6-7-8-9-10-11-12-13-14-15-16-17
Oblongos 5-6-7-8-9-10-11-12-13 X 16 mm
PLEGABLE
Para barras de hasta 125X10 mm.
Ajuste preciso del ángulo de curvatura mediante un tope eléctrico ajustable
Herramienta de doblado "OP1" con pasadores de centrado integrados en la V macho, distancia mínima entre el doblado y el contradoblado: 55 mm.
Para hacer bayonetas de una sola vez, herramienta de doblado "OPB", ajustable en altura de 0 a 21 mm

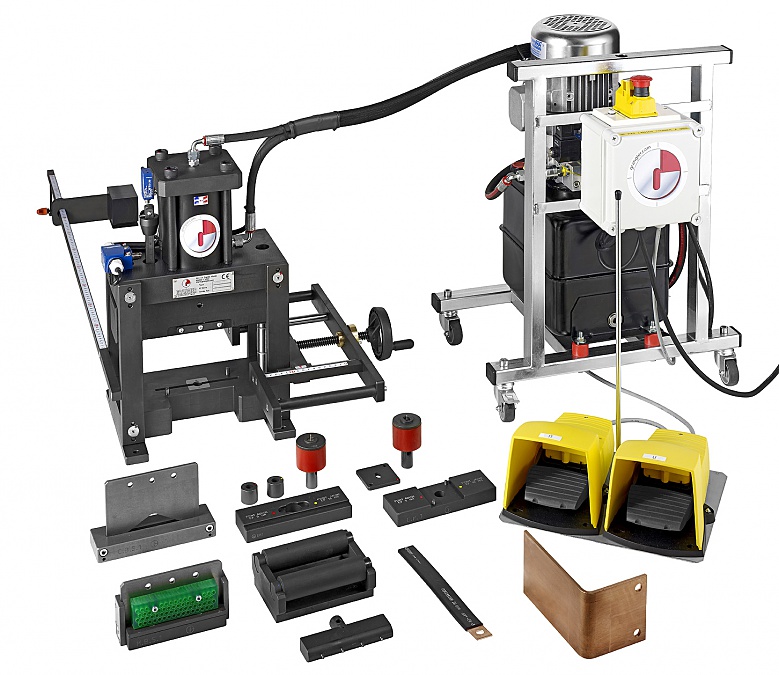

- PAQUETE FIJO para fijar en su banco de trabajo, con central hidráulica sobre bastidor rodante: CM1+CME+ accesorios y herramientas a elegir en la lista de referencias.

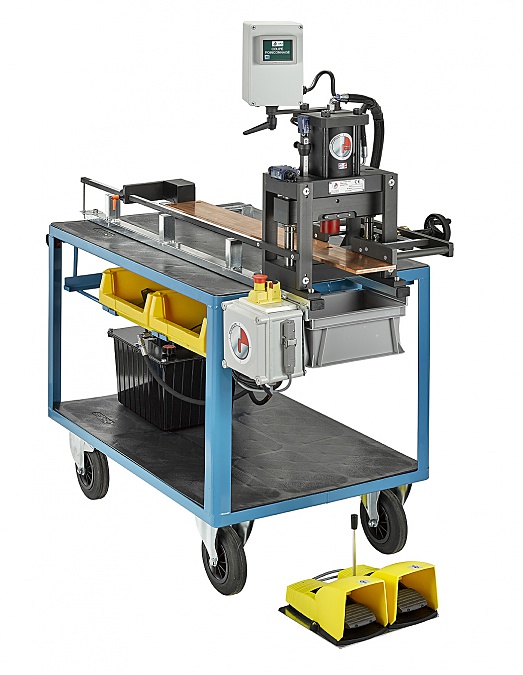

- PACK MÓVIL montado en banco de trabajo ETCM1+CM1+CME + accesorios y herramientas a elegir de la lista de referencias.

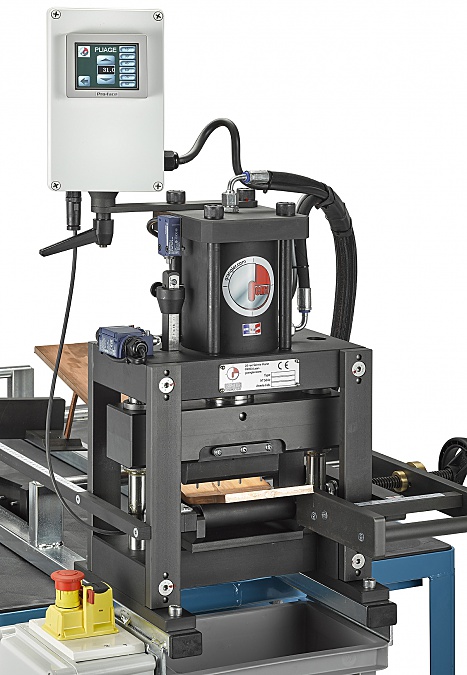

- Opcional: Visualización digital del ángulo de plegado para un trabajo más fácil y preciso.
LA UNIDAD ELECTROHIDRÁULICA CME ESTÁ EQUIPADA CON UN DOBLE PEDAL DE SUBIDA/BAJADA, CON PARADA EN POSICIÓN, MUY FÁCIL DE MANEJAR.
CARACTERÍSTICAS TÉCNICAS
- Peso de la cabeza: 73 KG
- L x A x H : 300x260x650
- Central electrohidráulica monofásica CME 240V, sobre bastidor móvil, depósito de 15 L.
- Potencia : 12 toneladas
- Presión máxima : 160 bares
- Peso de la unidad CME sobre ruedas: 50 KGS
PRODUCTOS RELACIONADOS
- Cizalla combinada CM1-200
- Plegadora hidráulica PH1-160
- Plegadora hidráulica PH1-125
- Grupo electrohidráulico CME
- Combo CM1+PH1 en el banco
- Duo CM1+PH1 en el banco
Cisabarre CM1-125 Référencias
| CUCHILLA DEL CONTADOR | REFERENCIA |
| CABEZA HIDRÁULICA : | CM1 |
| Sin herramientas, cilindro de doble efecto de Ø120, tope eléctrico ajustable para curvado repetitivo, tamaño máximo de barra: 125x10 mm | |
| BUTEOS X/Y : | GXY |
| Para el trabajo en serie sin trazado, X=0-125mm. Y=0-1000mm. | |
| CENTRAL HIDROELÉCTRICA : | CME |
| Sobre chasis móvil, depósito de 15 litros, 160 bar, 240 voltios, control de doble pedal, con retención de posición, mangueras de 2 m | |
| ETABLI MÓVIL: | ETCM1 |
| se pide con el CM1-GXY-CME, montado y listo para su uso, 2 cubos de almacenamiento, bastidor con 3 rodillos de soporte de barra, cubo de recogida de chatarra, máquina y unidad de control firmemente fijados, fácil desplazamiento de la unidad en el taller o en la obra gracias a las ruedas de Ø200 mm | |
| VISUALIZACIÓN DIGITAL DEL ÁNGULO DE FLEXIÓN: | CM15 |
| Para usar con la herramienta de doblado"OP1" | |
| CORTADORA DE BARRA RÍGIDA : | |
| Matriz para barra rígida 125 x 10 maxi | CBS1 |
| Hoja para barra rígida 125 x 10 maxi | LR1 |
| CORTADOR DE BARRAS BLANDAS : | |
| Matriz para barra flexible 125X10 maxi | MBS1 |
| Cuchilla para barra flexible 125X10 maxi | LS1 |
| PUNZONADO DE BARRAS FLEXIBLES Y RÍGIDAS : | |
| Guía de troquelado redondo | GM1 |
| Guía de troquelado oblongo | GMO |
| Conjuntos de punzón, extractor y matriz con pasadores de centrado : | |
| Agujeros redondos: | |
| Para las barras de 0 à 6 mm. | |
| Ø7 | PMD7 |
| Ø8 | PMD8 |
| Ø9 | PMD9 |
| Ø10 | PMD10 |
| Ø11 | PMD11 |
| Ø12 | PMD12 |
| Ø13 | PMD13 |
| Ø14 | PMD14 |
| Ø15 | PMD15 |
| Ø16 | PMD16 |
| Ø17 | PMD17 |
| Para barras de 10 mm de espesor: matrices con mayor holgura | |
| Ø7 | M107 |
| Ø8 | M108 |
| Ø9 | M109 |
| Ø10 | M1010 |
| Ø11 | M1011 |
| Ø12 | M1012 |
| Ø13 | M1013 |
| Ø14 | M1014 |
| Ø15 | M1015 |
| Ø16 | M1016 |
| Ø17 | M1017 |
| Perçages oblongs : | |
| Para barras de 0 à 6 mm. | |
| 7x16 | PMD7X16 |
| 9x16 | PMD9X16 |
| 11x16 | PMD11X16 |
| 13x16 | PMD13X16 |
| Para barras de 10 mm de espesor: matrices con mayor holgura | |
| 7X16 | MO10 7X16 |
| 9x16 | MO10 9X16 |
| 11x16 | MO10 11X16 |
| 13x16 | MO10 13X16 |
| También disponible con perforación transversal/horizonta | |
| HERRAMIENTAS DE DOBLADO : | |
| Viga plegable macho con pasadores de centrado + yugo plegable hembra. Distancia mínima entre pliegues y contrapliegues: 55 mm | OP1 |
| Herramienta de plegado de bayoneta para realizar pliegues y contrapliegues de una sola vez, ajuste de altura de 0 a 21 mm | OPB |
