Combiné Cisabarre CM1-200
Consulte la tabla de referencias de máquinas y herramientas:

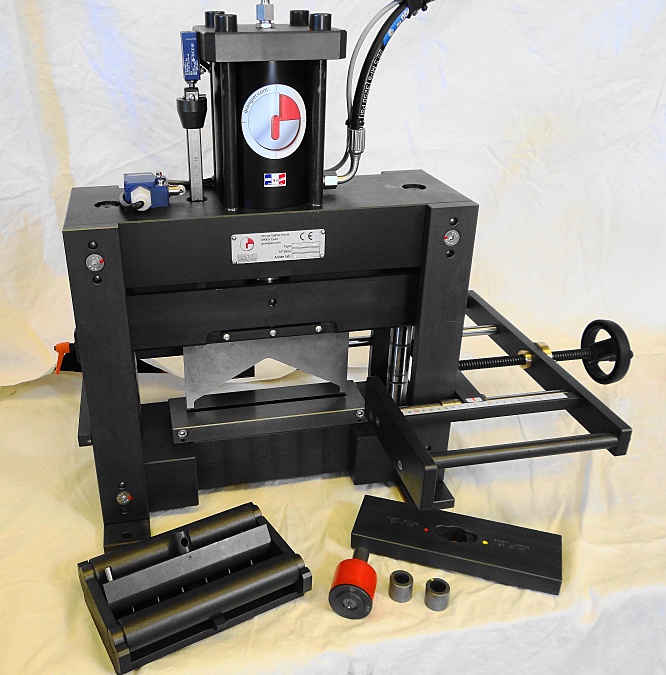

UNA MÁQUINA DE PRODUCCIÓN PARA 3 APLICACIONES:
CUP
Cuchilla y matriz para barra rígida de hasta 200x12
PERFORACION
Para barras rígidas y flexibles de hasta 12 mm de espesor.
Punzones con pasador de centrado, topes X/Y integrados para trabajos en serie.
Tamaños estándar:
Diamètre 5-6-7-8-9-10-11-12-13-14-15-16-17
Oblongos 5-6-7-8-9-10-11-12-13 X 16 mm
PLEGABLE
Para barras de hasta 200 x 12 mm.
Ajuste preciso del ángulo de curvado mediante un tope eléctrico ajustable, y pasadores de centrado integrados en el tornillo de curvado.

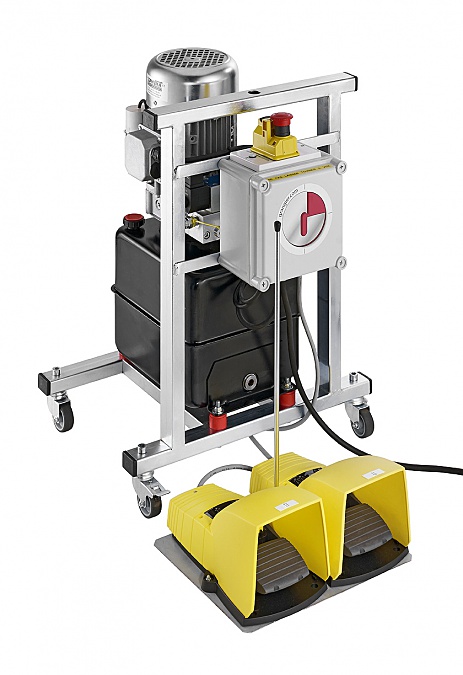

LA UNIDAD ELECTROHIDRÁULICA CME ESTÁ EQUIPADA CON UN DOBLE PEDAL DE SUBIDA/BAJADA, CON PARADA EN POSICIÓN.
Especificaciones técnicas
- Potencia: 15 toneladas
- Presión máxima : 200 bares
- Central electrohidráulica monofásica CME 240V, sobre bastidor móvil
- Peso de la cabeza : 160 KGS
- L x A x H : 475x260x650
PRODUCTOS RELACIONADOS
- Cizalla combinada CM1-200
- Plegadora hidráulica PH1-160
- Plegadora hidráulica PH1-125
- Grupo electrohidráulico CME
- Combo CM1+PH1 en el banco
- Duo CM1+PH1 en el banco

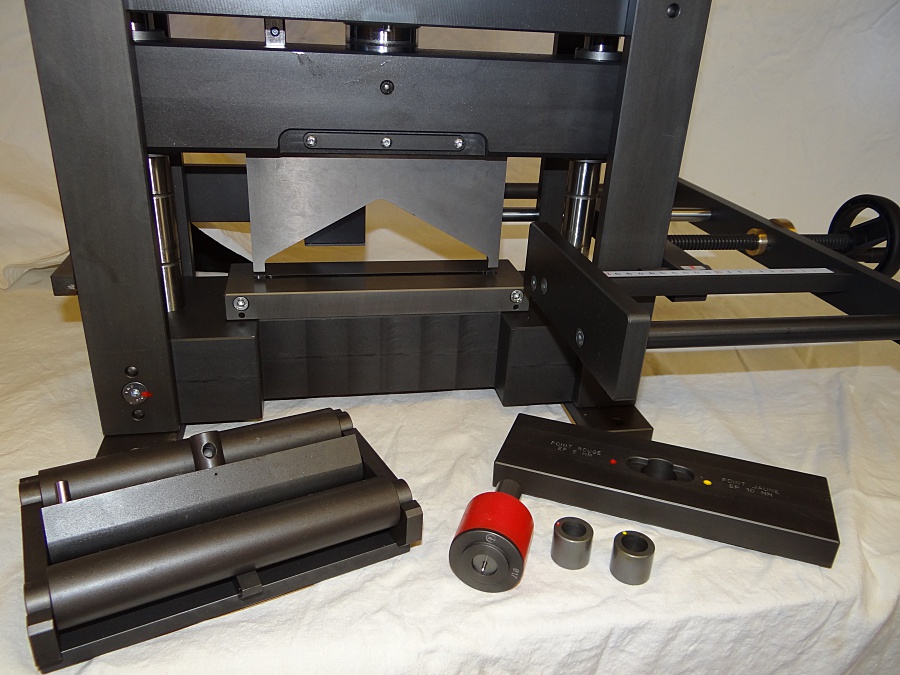

Cisabarre CM1-200 Referencias
| DESIGNACIÓN | REFERENCIAS |
| CABEZAL HIDRÁULICO : | CM1-200 |
| Sin herramientas, cilindro de doble efecto de Ø120, tope eléctrico ajustable para curvado repetitivo, tamaño máximo de barra: 125x10 mm | |
| BUTEAS X/Y : | GXY-200 |
| Para el trabajo en serie sin trazado, X=0-125mm. Y=0-1000mm. | |
| CENTRAL HIDROELÉCTRICA : | CME |
| Sobre chasis móvil, depósito de 15 litros, 160 bar, 240 voltios, control de doble pedal, con retención de posición, mangueras de 2 m | |
| CORTADORA DE BARRA RÍGIDA : | |
| Matriz para barra rígida 125 x 10 máx. | CBS1-200 |
| Hoja para barra rígida 125 x 10 máx. | LR1-200 |
| CORTADOR DE BARRAS BLANDAS : | |
| Matriz para barra blanda 125X10 maxi | MBS1-200 |
| Hoja para barra blanda 125X10 maxi | LS1-200 |
| PUNZONADO DE BARRAS FLEXIBLES Y RÍGIDAS : | |
| Guía de troquelado redondo | GM1-200 |
| Guía de troquelado oblongo | GMO-200 |
| Conjuntos de punzón, extractor y matriz con pasadores de centrado : | |
| Agujeros redondos: | |
| Para barras de 0 a 6 mm. | |
| Ø7 | PMD7 |
| Ø8 | PMD8 |
| Ø9 | PMD9 |
| Ø10 | PMD10 |
| Ø11 | PMD11 |
| Ø12 | PMD12 |
| Ø13 | PMD13 |
| Ø14 | PMD14 |
| Ø15 | PMD15 |
| Ø16 | PMD16 |
| Ø17 | PMD17 |
| Para barras de 10 mm de espesor: matrices con mayor holgura | |
| Ø7 | M107 |
| Ø8 | M108 |
| Ø9 | M109 |
| Ø10 | M1010 |
| Ø11 | M1011 |
| Ø12 | M1012 |
| Ø13 | M1013 |
| Ø14 | M1014 |
| Ø15 | M1015 |
| Ø16 | M1016 |
| Ø17 | M1017 |
| Orificios ranurados : | |
| Para barras de0 à 6 mm. | |
| 7x16 | PMD7X16 |
| 9x16 | PMD9X16 |
| 11x16 | PMD11X16 |
| 13x16 | PMD13X16 |
| Para barras de ep 10 mm: matrices con mayor holgura | |
| 7X16 | MO10 7X16 |
| 9x16 | MO10 9X16 |
| 11x16 | MO10 11X16 |
| 13x16 | MO10 13X16 |
| HERRAMIENTAS DE DOBLADO : | |
| Para barras de hasta 200 x 12, tornillo doblador con pasadores de centrado, distancia mínima entre 2 pliegues: 50 mm | OP1-200 |
CISABARRE CM1-200 Référencias
