Punzonadoras DIN RAIL
Las punzonadoras combinadas CoupDin GH3 y ALG para carriles DIN son máquinas indispensables para los cuadristas y electricistas a la hora de construir el marco de un cuadro eléctrico, un armario o una caja. Sirven para cortar y taladrar sin rebabas los raíles Din que componen el bastidor para poder atornillarlos.
Las cizallas de perforación pueden ser manuales, eléctricas o neumáticas. Una combinación de "corte y taladro" es una solución dos en uno (una máquina) para cortar los carriles para taladrar las luces. Existen muchos modelos de matrices, cuchillas y punzones intercambiables que proporcionan versatilidad a la hora de cortar y taladrar las piezas del carril Din.
BARANDILLAS DIN
Los carriles DIN son perfiles normalizados de material metálico (acero, aluminio, acero inoxidable, etc.) de unos pocos milímetros de grosor, que se utilizan para fijar los terminales de conexión y los dispositivos de medición y protección (disyuntores, etc.) en cuadros, cajas y armarios eléctricos.
El riel Din existe en varias formas y tamaños: riel Din superior o inferior simétrico o asimétrico, reforzado, en forma de "C", por ejemplo.
CIZALLA MANUAL DE PUNZONADO PARA CARRIL DIN COUP'DIN GH3-M Y ALG
Las cizallas manuales para rieles Din, también conocidas como "cortadoras de rieles Din", "Coup'Din" (marca registrada por Grangier), o "máquina combinada de corte y perforación", son lo suficientemente pequeñas como para fijarse en un banco de trabajo y son fáciles de instalar.

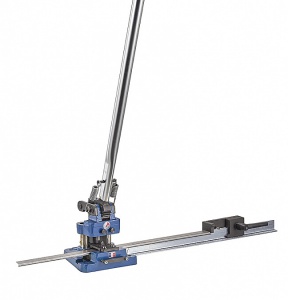

EL COUP'DIN GH3-M
El Coup'Din GH3-M permite cortar y perforar carriles en una sola operación, en la mayoría de los perfiles comerciales. Para los trabajos de precisión, la Coup'Din GH3-M está equipada con una escala de 1,20 m con tope ajustable. La perforación o el corte también pueden realizarse de forma independiente.
La cuchilla y los punzones, así como las matrices, están hechos de acero de alta calidad, con el mejor tratamiento térmico. Las herramientas se pueden cambiar muy rápidamente y se instalan sin necesidad de una llave. Las matrices se seleccionan en función de los carriles a cortar. La cuchilla y los punzones estándar se entregan con la máquina. GRANGIER SAS también fabrica cuchillas, matrices y punzones especiales para todo tipo de operaciones específicas de corte y perforación.

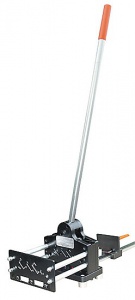

LA COMBINACIÓN DE CORTE Y PERFORACIÓN MANUAL "ALG
Este modelo de cizalla manual de punzonado, conocido como "corte y perforación combinados", permite cortar los carriles Din más utilizados y, a continuación, perforar las luces en los trabajos de repaso.
El combo manual combina los tres perfiles más comunes en el mismo troquel para una mayor compacidad y facilidad de uso. Como recordatorio, los 3 perfiles estándar son :
Perfiles simétricos Din 35X15X1.5
Perfiles Din simétricos 35X15X7,5,
perfil Din asimétrico 32X15X1,5 mm.
Al igual que los manuales de la Coup'Din GH3, los manuales de ALG se suministran con una regla y un tope de longitud para trabajar con precisión. El brazo de palanca de 1 metro permite trabajar sin esfuerzo. El punzonado puede ser vertical u horizontal, según las necesidades.

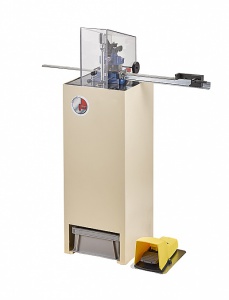

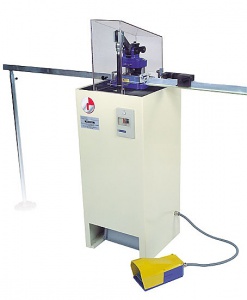

CIZALLAS ELÉCTRICAS COUP'DIN GH3-E Y NEUMÁTICAS GH3-P
Las cizallas punzonadoras eléctricas o neumáticas Coup'Din son más grandes y cómodas de usar que las manuales. Se utilizan. Para una producción más sostenida y para reducir la fatiga del operario.
Permiten cortar y perforar carriles Din sin ningún esfuerzo para el operario en una sola operación. Al igual que las máquinas manuales, se suministran con una cuchilla y punzones estándar, así como con una regla y un tope para trabajar con precisión.
Es posible cambiar de un utillaje a otro muy rápidamente sin necesidad de una llave inglesa. El montaje y desmontaje de las cuchillas y los punzones es rápido y sencillo; la máquina puede convertirse en una punzonadora, una cizalla o ambas en cuestión de momentos. Existen numerosas matrices y punzones para cortar y perforar los carriles Din con las dimensiones, formas y diámetros de orificio deseados.
Un pedal y un protector de seguridad móvil permiten al operador trabajar con seguridad y sin esfuerzo. La cizalla punzonadora eléctrica con motorreductor trifásico con limitador de par ofrece una excelente potencia para realizar cortes y taladros limpios, precisos y sin rebabas.
La versión neumática es muy fácil de manejar... siempre que se disponga de un suministro de aire comprimido.
